一、“分流-反流-整合”读图法

1、基础原理

按照正常的读图思路，根据液压油的运动路线进行看图分析，那么从液压泵开始看图，将会由于一个或两个动力元件向多个执行元件供油，而出现从液压油泵输出的压力油因分支油路太多而难以理清回路，系统越复杂，识图越困难。

今天柳州北斗星液压厂家就教大家从液压缸为起点，采用逆向思维反推油液流动路线直至液压泵，那么单个分支回路就比较简单，由此可采取化繁为简的方法各个击破，这个识图就容易多了。

（1）分解：以执行元件个数为依据将液压系统图分解为若干个分支回路，对每个分支进行具体分析。

（2）反流：以各支路的执行元件为起点，沿油液流动路线逆推回路至油箱，并将组成该回路的液压元件从液压系统图中划分出来，对该回路的工作原理进行详细分析；

（3）整合：要把液压设备的工作循环及性能要求，以信号传递为纽带，整合所有分支回路，进行综合分析，归纳总结出整个液压系统的工作原理和特点。

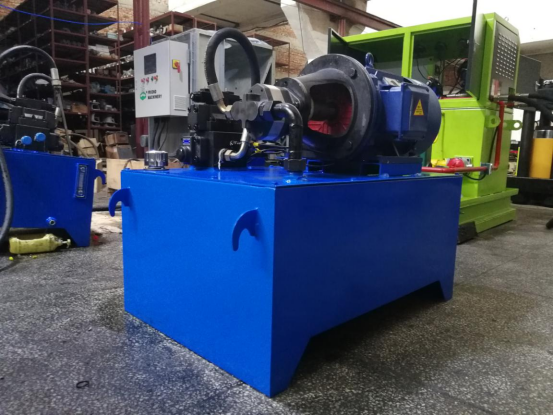

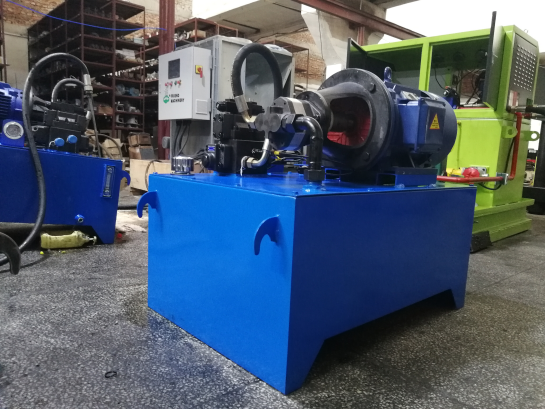

跟随小编走访报道，柳州市北斗星液压科技有限公司领先于同行业，其产品种类多，口碑好，质量保证，服务到位。

二、“分流-反流-整合”读图步骤

（1）了解液压设备系统：熟悉设备的功用，设备工况对液压系统的要求及液压设备的工作循环；

（2）系统分解：按液压油缸个数将液压系统图分解为若干个子系统；

（3）反流逆推：对每个子系统按反流逆推原理划分出各个分支回路，其中换向阀阀中的截止符号与单向阀反向假想连通；

（4）分支回路工作原理分析：根据反流路线分析每个分支回路的工作原理，了解分支回路的基本回路和液压元件，并将油液反向恢复正常，根据进回油路线弄懂各分支回路的工作原理；

（5）整合各分支回路：分析单个工作循环，在了解每个分支回路工作原理的基础上，根据液压设备对液压系统中各子系统之间的顺序，同步，互锁，防干扰或联动等要求，整合各子系统之间的工作关系，以起始信号为控制源头，中间信号为传递纽带，按照电磁铁动作情况，全面分析油液进回油路线以及实现各个子系统功能的具体过程；

（6）综合分析液压系统特点：在全面读懂液压系统的基础上，根据系统所采用的基本回路性能，对系统作出综合分析，归纳总结出整个液压系统的特点，以加深对液压系统的理解。
